Cœur fœtal : les trois principales coupes permettant l'analyse
de la morphologie cardiaque :

Le contenu de cette page nécessite une version plus récente d’Adobe Flash Player.

Obtenir le lecteur Adobe Flash

Le contenu de cette page nécessite une version plus récente d’Adobe Flash Player.

Obtenir le lecteur Adobe Flash

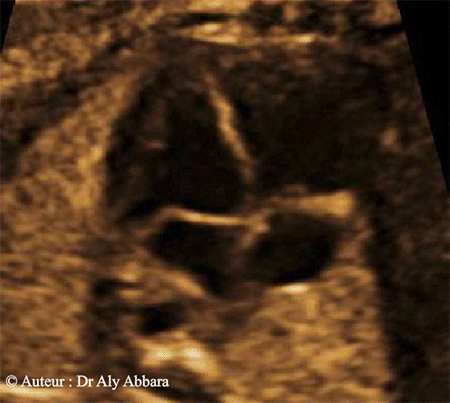

  • I- Coupe des quatre cavités cardiaques Artère pulmonaire ; Artère pulmonaire :
    Sur cette coupe ; les éléments anatomiques suivants peuvent être mis en évidence :
    • Le ventricule gauche (VG) et le ventricule droit (VD), puis le septum inter-ventriculaire séparant parfaitement ces deux ventricules.

    • L'oreillette gauche (OG) et l'oreillette droite (OD), puis le septum inter-auriculaire séparant partiellement ces deux oreillettes ; en effet, l'oreillette droite communique avec l'oreillette gauche par l'intermédiaire du foramen ovale (une fenêtre située dans le septum inter-auriculaire).

    • Les deux valves auriculo-ventriculaires droite et gauche, c'est-à-dire, respectivement : la valve tricuspide et la valve mitrale.

      L'insertion de la valve mitrale sur le septum inter-ventriculaire est décalée légèrement vers le haut par rapport à l'insertion de la valve tricuspide sur le même septum (donc cette valve est légèrement plus bas par rapport à la valve mitrale).

    • Une coupe transversale sur l'aorte descendante ; cette coupe est identifiable derrière l'oreillette gauche et légèrement à gauche du corps vertébral.

  • II- Coupe de la bifurcation de l'artère pulmonaire Artère pulmonaire :
    Les éléments anatomiques suivants peuvent être mis en évidence :
    • Le cœur droit : l'oreillette droite (OD), la valve tricuspide, puis partiellement le ventricule droit (VD) qui débouche sur le tronc principal de l'artère pulmonaire (AP). La valve pulmonaire est identifiable sur cette coupe.
    • La bifurcation de l'artère pulmonaire (AP) en deux branches :
      • l'artère pulmonaire droite qui se dirige vers le poumon droit en passant derrière la coupe transverse de l'aorte ascendante ;
      • la portion proximale de l'artère pulmonaire gauche (vue ici sur quelques millimètres) qui se prolonge sur cette coupe par le canal artériel ; ce dernier se jette dans l'aorte (la partie distale de la crosse de l'aorte).

  • III- Coupe des trois vaisseaux et la trachée Artère pulmonaire  Artère pulmonaire:
    Les éléments anatomiques suivants peuvent être mis en évidence (de gauche à droite) :
    • l'artère pulmonaire (AP) Artère pulmonaire ;
    • l'aorte (la crosse de l'aorte) Artère pulmonaire ; Artère pulmonaire ; Artère pulmonaire ; Artère pulmonaire
    • la veine cave supérieure Artère pulmonaire ;
    • puis derrière la veine cave supérieure on identifie la trachée Artère pulmonaire , ou si la coupe est un peu plus bas, on identifie la bifurcation de la trachée en deux bronches, droite et gauche.




Auteur : Dr Aly Abbara
Mise à jour : le 16 Mai, 2015
